Магнитопорошковые муфты

Name: Магнитопорошковые муфты
Brand: FUWO

Муфты для регулирования натяжения при намотке рулонных материалов. В каталоге представлены исполнения с валом и полым валом, фланцевым входом и различными способами монтажа.

FW-POC · FW-POC-D · FW-POC-A · FW-POC-B · FW-POC-Y · FW-POC-B-Y · FW-POC-C

Термины для подбора: магнитопорошковая муфта / порошковая муфта

Запросить подбор или индивидуальное исполнение →

Данные для подбора

Входной и выходной вал
Способ монтажа
Крутящий момент и скорость
Тепловой режим

Значения приведены по каталогу. Прочерк означает, что параметр не указан. До заказа подтвердите модель, монтажные размеры и условия работы.

Модели и технические параметры

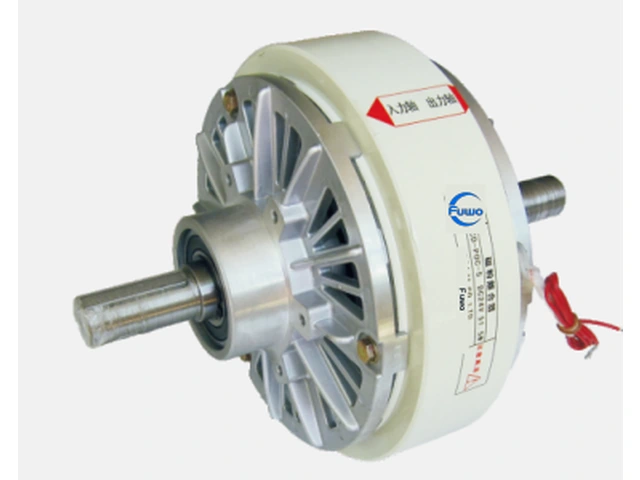

FW-POC

Входной и выходной вал · центрирующий бурт

Источник: каталог FUWO, физическая страница PDF 6

Модель	Момент, Н·м	Напряжение, В	Ток, А	Скорость, об/мин
FW-POC-0.06	0.6	24	0.46	1800
FW-POC-0.3	3	24	0.53	1800
FW-POC-0.6	6	24	0.81	1800
FW-POC-1.5	12	24	0.94	1800
FW-POC-2.5	25	24	1.24	1800
FW-POC-5	50	24	2.15	1800
FW-POC-10	100	24	2.4	1800
FW-POC-20	200	24	2.7	1800
FW-POC-40	400	24	3.5	1800
FW-POC-63	630	24	3.0	750
FW-POC-100	1000	24	3.5	750
FW-POC-200	2000	24	5.0	450

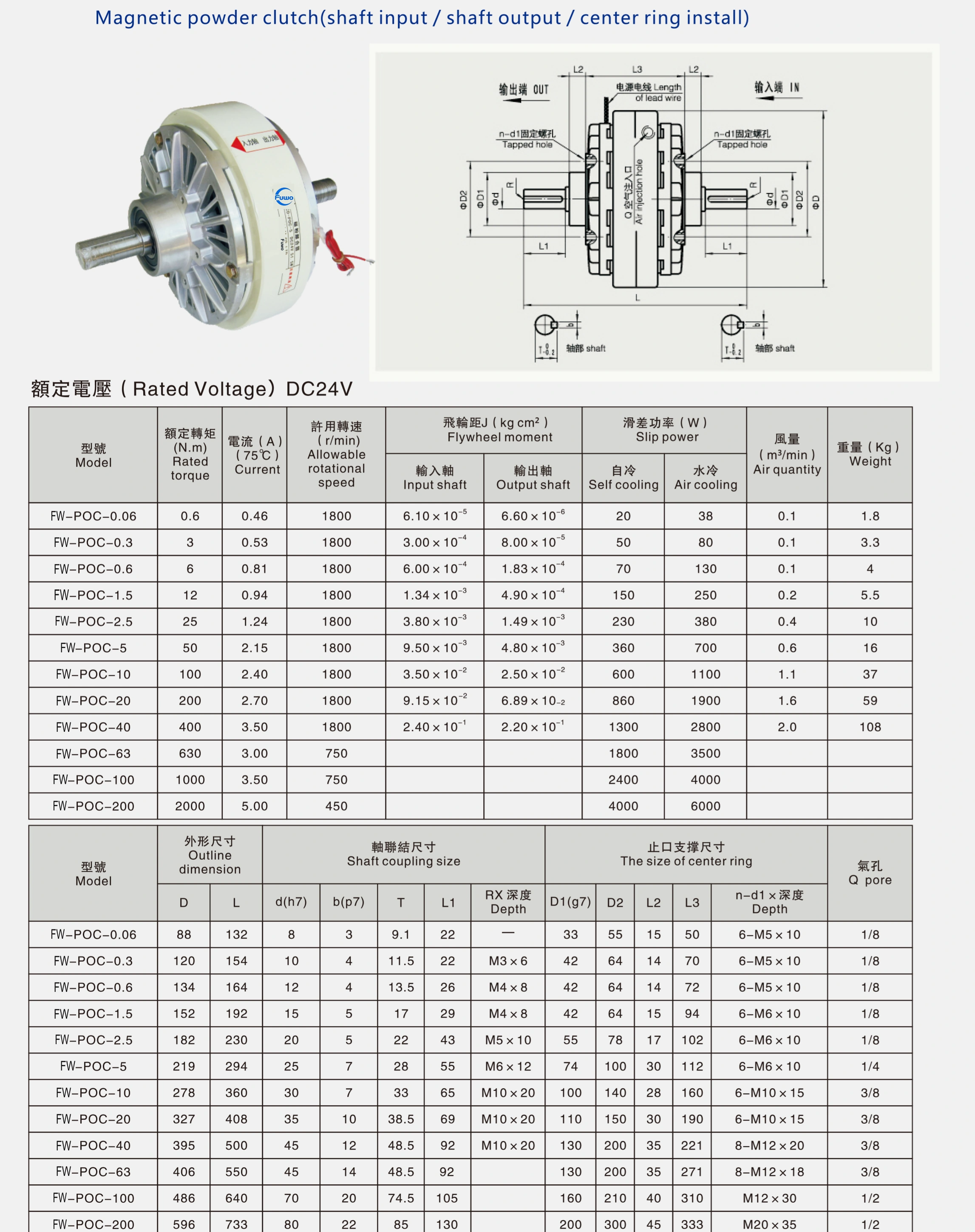

Исходная таблица и монтажный чертёж ↗

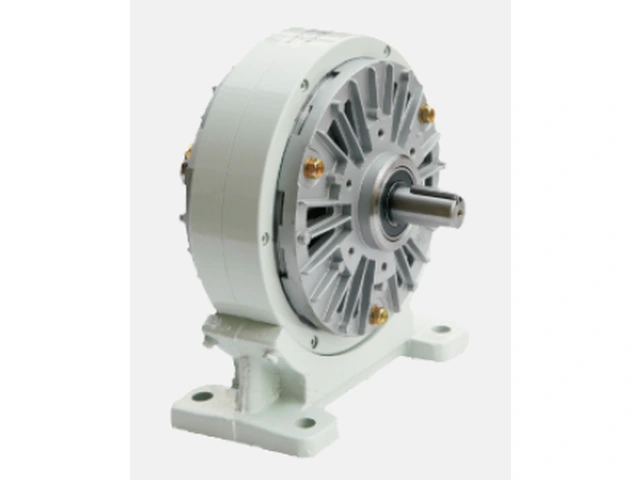

FW-POC-D

Входной и выходной вал · опорное основание

Источник: каталог FUWO, физическая страница PDF 6

Модель	Момент, Н·м	Напряжение, В	Ток, А	Скорость, об/мин
FW-POC-D-0.6	6	24	0.9	1500
FW-POC-D-1.5	12	24	1.0	1500
FW-POC-D-2.5	25	24	2.0	1500
FW-POC-D-5	50	24	2.3	1500
FW-POC-D-10	100	24	2.5	1500
FW-POC-D-20	200	24	2.5	1000
FW-POC-D-40	400	24	3.0	1000
FW-POC-D-63	630	36	3.0	750
FW-POC-D-100	1000	36	3.5	750
FW-POC-D-200	2000	36	5.0	450

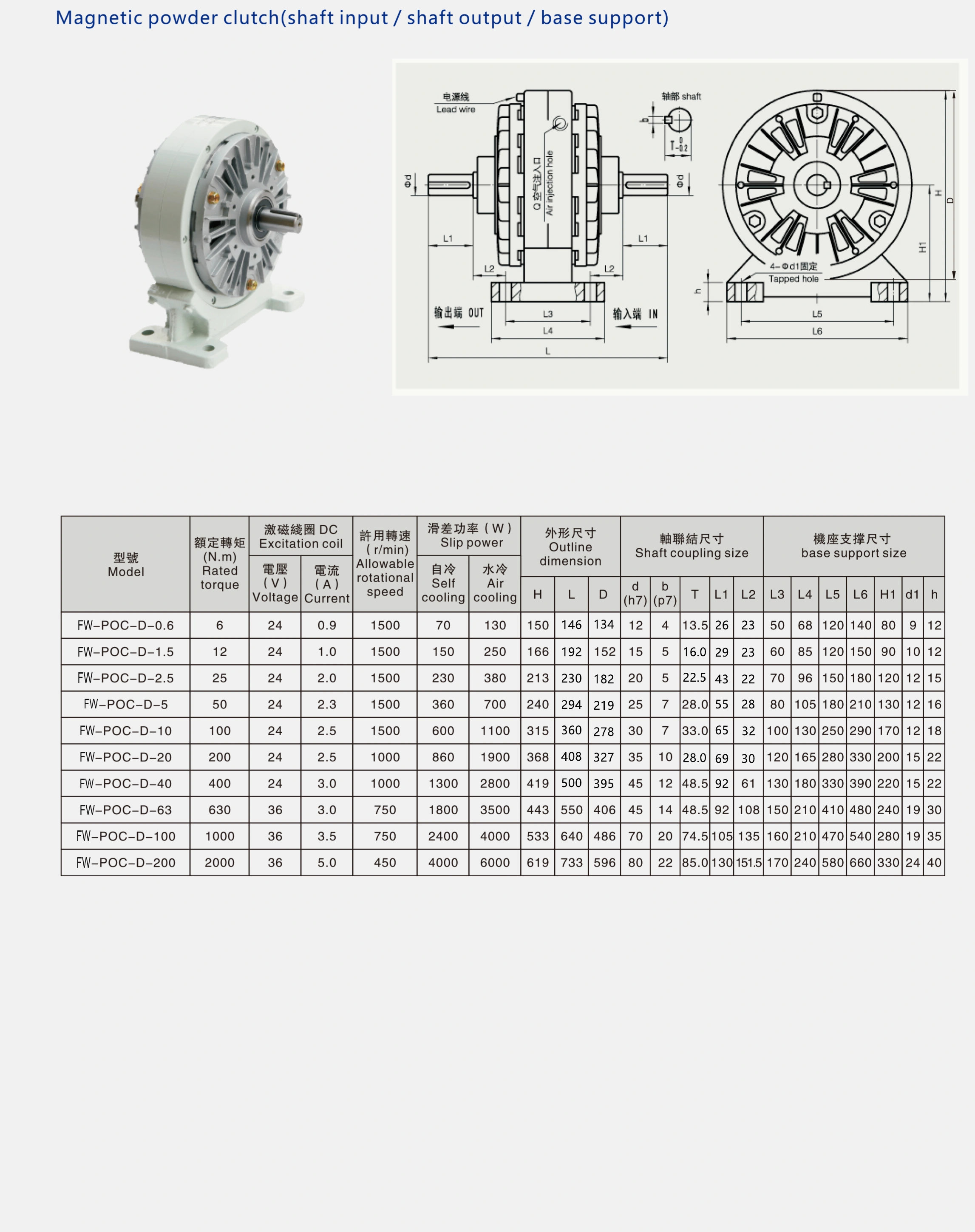

Исходная таблица и монтажный чертёж ↗

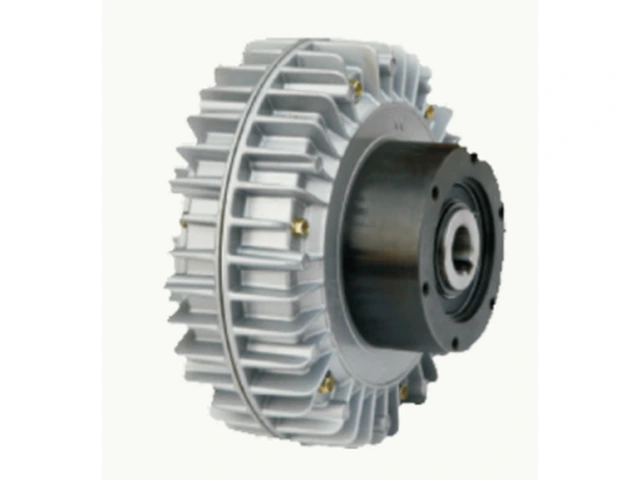

FW-POC-A

Фланцевый вход · полый выходной вал · вращающийся корпус

Источник: каталог FUWO, физическая страница PDF 7

Модель	Момент, Н·м	Напряжение, В	Ток, А	Скорость, об/мин
FW-POC-A-0.6	6	24	0.74	1800
FW-POC-A-1.5	12	24	0.9	1800
FW-POC-A-2.5	25	24	1.1	1800
FW-POC-A-2.5-1	25	24	1.1	1800
FW-POC-A-5	50	24	1.4	1800
FW-POC-A-5-1	50	24	1.4	1800
FW-POC-A-10	100	24	2.0	1800
FW-POC-A-20	200	24	2.5	1000
FW-POC-A-20-1	200	24	2.5	1000
FW-POC-A-40	400	24	3.0	1000

Исходная таблица и монтажный чертёж ↗

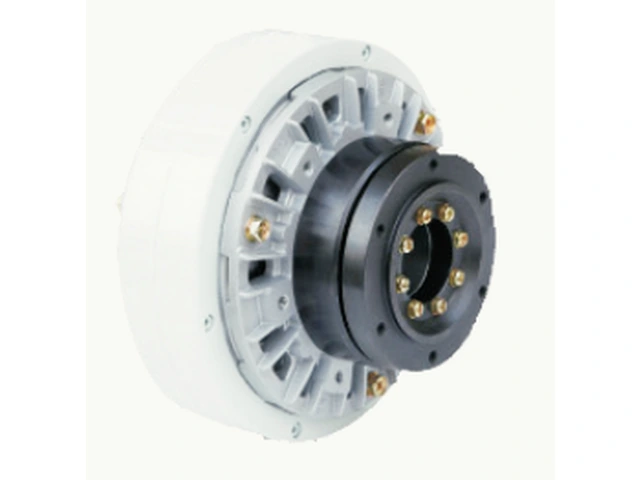

FW-POC-B

Фланцевый вход · полый вал · центрирующий бурт

Источник: каталог FUWO, физическая страница PDF 7

Модель	Момент, Н·м	Напряжение, В	Ток, А	Скорость, об/мин
FW-POC-B-0.6	6	24	0.9	1500
FW-POC-B-1.5	12	24	1.0	1500
FW-POC-B-2.5	25	24	2.0	1500
FW-POC-B-5	50	24	2.3	1500
FW-POC-B-10	100	24	2.5	1500
FW-POC-B-20	200	24	2.5	1000
FW-POC-B-40	400	24	3.0	1000

Исходная таблица и монтажный чертёж ↗

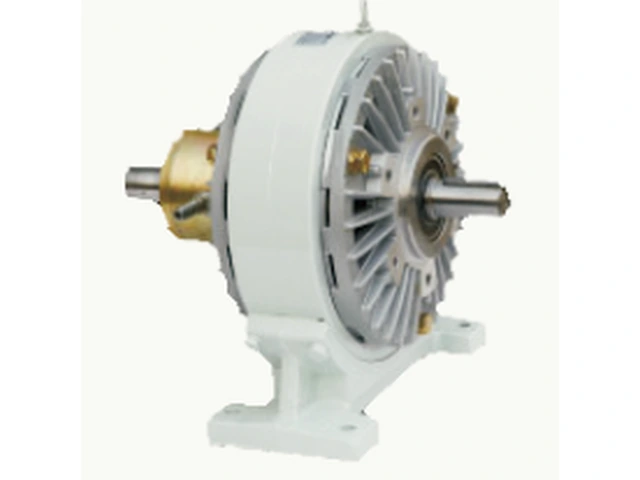

FW-POC-Y

Входной и выходной вал · водяное охлаждение

Источник: каталог FUWO, физическая страница PDF 8

Модель	Момент, Н·м	Напряжение, В	Ток, А	Скорость, об/мин
FW-POC-Y-5	50	24	2.3	1500
FW-POC-Y-10	100	24	2.5	1500
FW-POC-Y-20	200	24	2.5	1000
FW-POC-Y-40	400	24	3.0	1000
FW-POC-Y-63	630	36	3.0	750
FW-POC-Y-100	1000	36	3.5	750
FW-POC-Y-200	2000	36	5.0	450

Исходная таблица и монтажный чертёж ↗

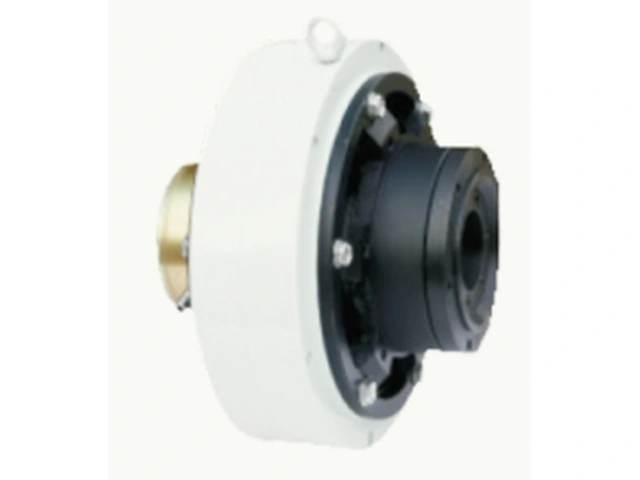

FW-POC-B-Y

Фланцевый вход · полый вал · водяное охлаждение

Источник: каталог FUWO, физическая страница PDF 8

Модель	Момент, Н·м	Напряжение, В	Ток, А	Скорость, об/мин
FW-POC-B-Y-5	50	24	—	1500
FW-POC-B-Y-10	100	24	—	1500
FW-POC-B-Y-20	200	24	—	1000
FW-POC-B-Y-40	400	24	—	1000

Исходная таблица и монтажный чертёж ↗

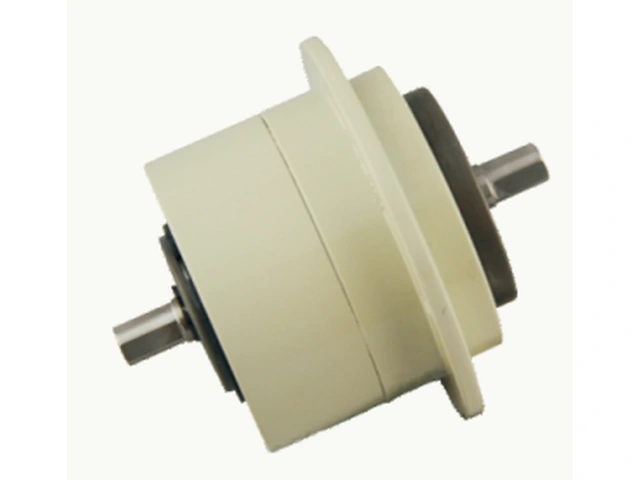

FW-POC-C

Миниатюрное исполнение · фланцевый вход

Источник: каталог FUWO, физическая страница PDF 5

Модель	Момент, Н·м	Напряжение, В	Ток, А	Скорость, об/мин
FW-POC-C-0.05	0.5	24	0.35	1800
FW-POC-C-0.1	1	24	0.47	1800
FW-POC-C-0.2	2	24	0.55	1800
FW-POC-C-0.5	5	24	0.8	1800
FW-POC-C-1.0	10	24	1	1800

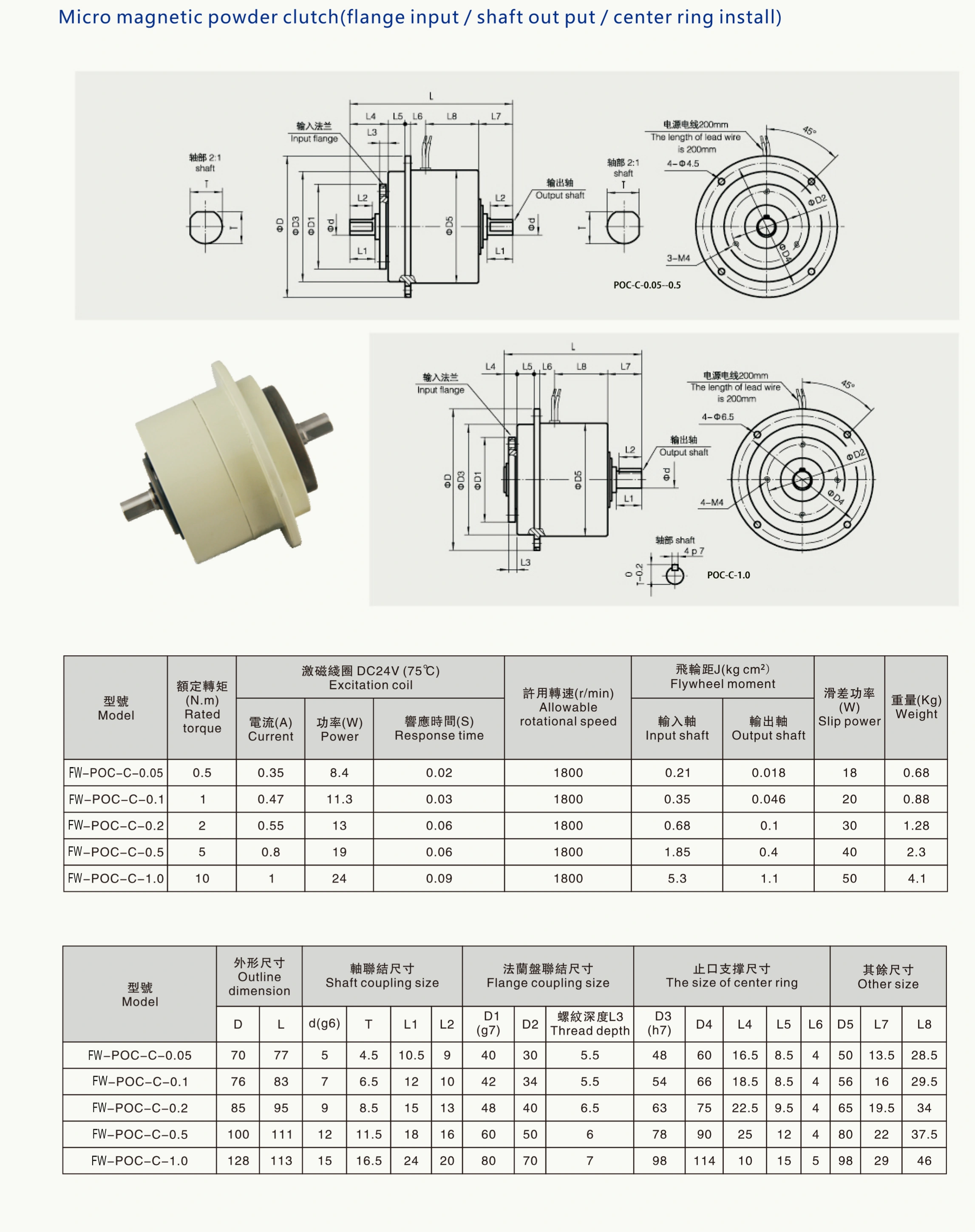

Исходная таблица и монтажный чертёж ↗
